引言

智能水表测量实时用水量数据并将其传输给公用事业供应商。与需要人工现场抄表的机械水表不同，智能水表使用固态传感器（通常是超声波或电磁式）以高精度监测水流量。这些单元构成了先进计量基础设施（AMI）的基础，通过集成的传感、通信和数据平台自动化公用事业运营并提高网络可见性。

本文探讨了智能水表架构，重点介绍了超声波和电磁测量方法之间的关键差异及其对授时的要求。本文还解释了精密授时如何支持系统设计，从驱动信号采集、处理和流量测量的专用时钟器件，到用于计时和能耗管理的实时时钟（RTC）及低功耗振荡器。最后的常见问题部分解答了与授时源、无线同步、计量精度和长期可靠性相关的常见设计问题。

第 1 部分：探索智能水表架构

智能水表将流量传感器、微控制器（MCU）和通信模块集成在一个密封的电池供电单元中。传感器捕获流量数据，MCU 处理信号，通信模块通过蜂窝 SIM 卡或低功耗广域网（LPWAN）将读数传输到公用事业的 AMI 平台。这些系统独立于 Wi-Fi 运行，通过智能电源管理可实现超过 10 年的现场使用寿命。

通过连续记录和传输用水数据，智能水表支持：

  ▪ 精确计费：自动测量，消除人工抄表

  ▪ 泄漏检测：通过流量模式分析向房主和公用事业运营商发出警报

  ▪ 远程访问：通过蜂窝、Wi-Fi 或专有 RF 链路进行免提诊断

  ▪ 客户参与：通过用户门户和警报监控用水量并减少浪费

  ▪ 水资源保护：识别低效环节，支持长期可持续性

超声波测量与授时要求

智能水表通常分为两类：电磁式和超声波式。电磁式水表测量导电液体在磁场中运动产生的电压差。虽然这些设计通常不需要精密授时组件，但它们在低流量时精度较低，且无法测量非导电流体（如油、燃料或去离子水）。虽然市政和工业供水通常含有足够的溶解矿物质以支持电磁传感，但这类水表对超纯水或非水性液体无效。

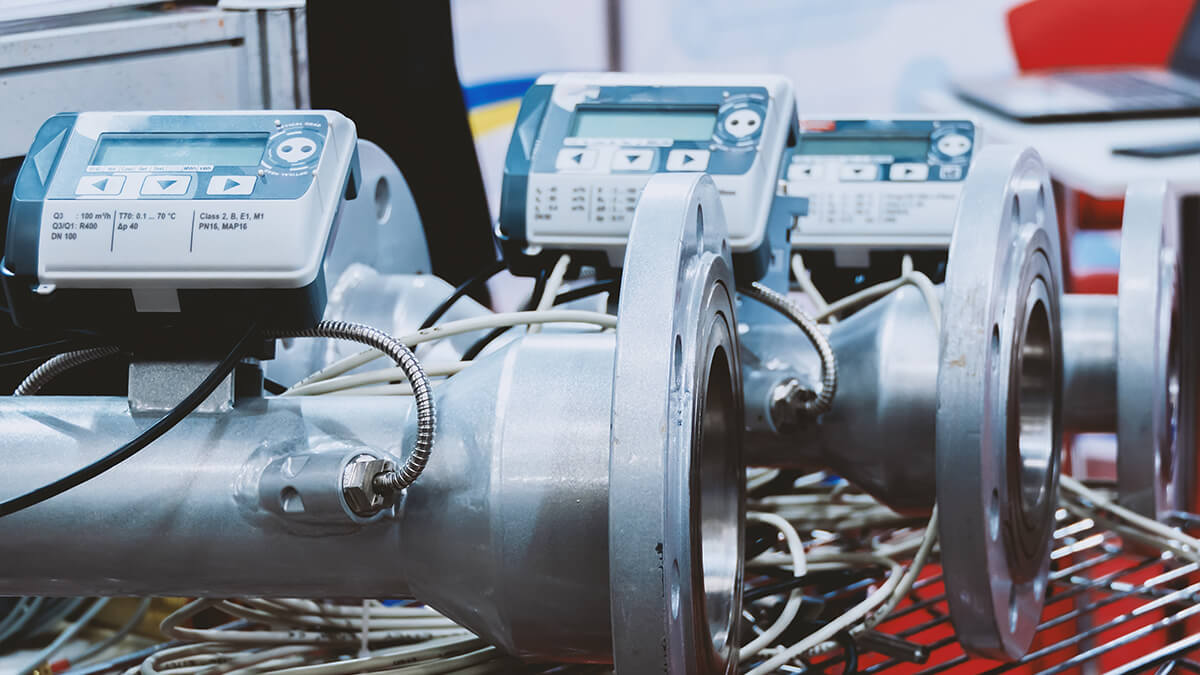

超声波水表同时支持导电流体和非导电流体，从而扩展了其在各种系统中的使用范围。它们使用压电换能器在流路上发射和接收超声波脉冲。这些水表通过计算顺流和逆流脉冲之间的渡越时间差（即时间差）来确定流速。

精确的流量测量取决于解析上下游脉冲之间亚微秒级的渡越时间差。稳定的压力和温度保持流体中声速的一致性，确保这些差异反映真实的流速。虽然精密授时至关重要，但稳定的环境条件通过最小化外部影响进一步提高了可重复性。

第 2 部分：AFE 时钟：驱动激励、ToF 和信号处理

超声波智能水表需要在多个模拟前端（AFE）功能上实现精确授时。这些功能包括信号激励、模数转换（ADC）和渡越时间（ToF）计算。根据架构不同，典型的时钟范围包括：

  ▪ 1–16 MHz：用于数字信号处理（DSP）、ADC 采样和激励

  ▪ 4–8 MHz：用于 ToF 测量授时

除计量外，高频系统时钟（通常为 1 至 100 MHz）还支持无线通信和整体控制。这些时钟必须在极端温度下提供快速启动、低抖动和严格的频率稳定性。

以下是设计人员可在超声波智能水表中使用的三种 SiTime MEMS 硅晶振选项的对比，涵盖用于激励、ADC 采样、DSP 和无线子系统的高频时钟，以及用于常开计时和电源管理运行的低频 TCXO 参考。

1、SiT8021

频率范围：1–26 MHz

稳定性：±50、±100 ppm

电源电压：1.62–3.63 V

典型功耗：<350 µA

封装尺寸：1.5 × 0.8 mm

关键优势：最低功耗、最小占位面积

供货状态：量产

2、SiT1602B

频率范围：3.57–77.76 MHz

稳定性：±20、±25、±50 ppm

电源电压：1.5–3.63 V

典型功耗：<5 mA

封装尺寸：2.0×1.6 mm 至 7.0×5.0 mm

关键优势：可直接替代石英、灵活的频率选项

供货状态：量产

3、SiT1580（32.768 kHz 固定频率 TCXO）

稳定性：±5 ppm

电源电压：1.62–1.98 V

典型功耗：4.5 µA

封装尺寸：1.5 × 0.8 mm

关键优势：超小型、超低功耗 32 kHz TCXO；抗冲击、振动和小分子气体

供货状态：量产

设计人员可根据应用优先级（如功耗、稳定性和占位面积）选择时钟源。例如：

  ▪ SiT8021 支持具有中等频率要求和严格空间限制的超低功耗设计。

  ▪ SiT1602B 为计量子系统和 SoC 提供广泛的频率灵活性和石英替代兼容性。

  ▪ SiT1580 在超小型封装中提供 32.768 kHz TCXO 参考，具有 ±5 ppm 稳定性和超低电流消耗，适用于常开计时和电源管理运行。

值得注意的是，这些 SiTime MEMS 硅晶振集成了温度补偿，无需外部调谐组件。这简化了 PCB 布局，提高了弹性，并在严苛和动态环境中数十年的运行中保持授时精度。

第 3 部分：系统级授时：RTC、电源管理与长期精度

在核心计量和无线功能由高频 MEMS 振荡器支持的同时，设计人员还必须在系统层面解决更广泛的授时挑战。RTC 和低功耗参考在管理基于流量的计费、能效和长期可靠性方面发挥着关键作用。以下部分探讨了这些授时源如何支持数十年的智能水表部署，同时保持精度、最小化功耗并承受严苛的运行环境。

精密授时对于实现这些性能目标至关重要。RTC 支持基于流量的计费（体积 × 时间）、同步无线唤醒/睡眠周期（例如 LoRa Class B），并维护防篡改事件日志。基于集成 MEMS 谐振器的振荡器通过防止用户更改或绕过授时参考来增强授时稳定性和系统安全性，从而保护现场正常运行时间、计费完整性和服务提供商的收入保证。如果没有稳定的授时，RTC 漂移可能导致计费错误和网络失同步，进而通过更频繁的重新同步事件增加功耗。

基于 MEMS 硅晶振（如 SiT1552）在 –40°C 至 +85°C 范围内提供 ±5 ppm 稳定性，10 年内老化 ±15 ppm，20 年内仅 ±4.8 ppm。这种长期精度支持认证和合规性，无需在水表使用寿命内进行重新校准或外部时间校正。与基于石英的设计相比，MEMS 振荡器还消除了对外部负载电容或调谐组件的需求，简化了 PCB 布局并降低了 BOM 复杂性。

能效与长寿命运行

智能水表通常依靠单个锂原电池运行 15 至 20 年。为实现这一目标，每个子系统必须最小化功耗。LoRa 和 NB-IoT 等无线无线电活动时间不到 1%，但在传输期间可能消耗 50–200 mA。为补偿这一点，系统依赖亚微安级睡眠模式、快速启动时钟和精确的唤醒授时。

SiT1811 仅消耗 510 nA，启动时间为 150 ms，减少了每个唤醒周期的能耗。它非常适合优先考虑货架寿命和电池寿命而非严格频率稳定性的设计。

环境耐久性与包覆成型兼容性

智能水表通常在严苛环境中运行，从地坑或埋地安装到持续暴露于湿气、压力循环和极端温度。这些应力因素会导致腐蚀、焊点疲劳或 PCB 翘曲——尤其是在依赖传统石英振荡器的设计中。高抗冲击性、防潮性和抗机械应力能力直接提高了系统正常运行时间，并减少了服务提供商的维修派单。

SiT1552 等 MEMS 硅晶振封装在完全密封的、额定 MSL1 的芯片级封装（CSP）中。它们能够承受湿气、热循环和包覆成型，满足 IP68 要求。这种弹性消除了由环境应力引起的漂移，并减少了电池过度配置。

以下是三款适用于智能水表 RTC 应用的 SiTime 硅晶振的特性对比：

1、SiT1552

频率稳定性：±5、±10 或 ±20 ppm

温度范围：–40°C 至 +105°C

10 年老化：±15 ppm

电流消耗：990 nA

启动时间：300 ms

封装尺寸：1.5 × 0.8 mm

目标用例：计费关键型 RTC

抗小分子气体侵入气密密封：否

2、SiT1580

频率稳定性：±5 ppm

温度范围：–40°C 至 +85°C

10 年老化：±10 ppm

电流消耗：4.5 µA

启动时间：300 ms

封装尺寸：1.5 × 0.8 mm

目标用例：超低功耗、气密密封 RTC

抗小分子气体侵入气密密封：是

3、SiT1811

频率稳定性：±20 ppm

温度范围：–10°C 至 +85°C（支持低至 –40°C 运行，启动时间约 200 秒）

10 年老化：±3 ppm

电流消耗：510 nA

启动时间：150 ms

封装尺寸：1.2 × 1.1 mm

目标用例：货架寿命优化、低功耗 RTC

抗小分子气体侵入气密密封：是

常见问题

问题 1

问：超声波与电磁水表当前的市场前景如何？

答：随着公用事业公司升级基础设施和扩展数字能力，全球智能水表的采用率持续增长。电磁水表目前在市政和工业系统中广泛使用，因此产生更多收入。然而，由于安装简便、无活动部件以及与智慧城市平台的无缝集成，超声波水表正在获得市场份额。尽管机械水表在许多地区的住宅部署中仍占主导地位，但公用事业公司正逐步转向固态设计，以降低维护成本、支持数字化并提高长期精度。

问题 2

问：RTC 和低功耗时钟在智能水表中扮演什么角色？

答：RTC 和低功耗时钟管理系统计时、基于流量的计费以及无线电睡眠/唤醒调度。精确的授时对于 LoRaWAN Class B 等同步协议至关重要。这些时钟还支持防篡改检测、事件记录和延长睡眠间隔，以最小化传输之间的功耗。RTC 漂移会增加重新同步频率和电池消耗，这就是为什么长期授时稳定性对于高效、长寿命运行至关重要。

问题 3

问：为什么超声波智能水表需要专用的计量和信号处理时钟？

答：超声波计量依赖高频时钟（通常为 1–100 MHz）进行渡越时间测量、ADC 采样、DSP 和超声波激励。这些时钟必须提供快速启动、低抖动和随温度变化的稳定性，以保持计量精度。在计费关键型系统中，即使是微小的时钟漂移也可能导致累积的流量测量误差。专用的计量时钟可确保在水表使用寿命内保持一致的高分辨率信号处理和精确的流量计算。

问题 4

问：智能水表如何生成 32 kHz 时钟信号？

答：智能水表通常需要一个 32.768 kHz 参考时钟以及一个更高频率的系统时钟。对于 32 kHz 源，设计人员通常使用以下两款基于 MEMS 的 SiTime 振荡器之一：

SiT1811：用于超低功耗

SiT1552：用于计费敏感型应用中更严格的频率稳定性

SiT1580：用于暴露于严苛环境的气密密封、低功耗设计

问题 5

问：是否需要校准以保持随温度变化的精度或与 MCU 授时对齐？

答：无需外部校准。SiTime 的 MEMS TCXO 在全工作温度范围内经过出厂校准，并集成了温度补偿。它们在 –40°C 至 +85°C 范围内保持 ±5 ppm 稳定性，20 年内老化仅 ±4.8 ppm，无需外部调谐组件或基于软件的温度补偿。这与石英方案形成对比——石英在温度极端条件下可能漂移高达 ±160 ppm，需要额外的校准步骤。

问题 6

问：改进的启动时间和精度能否减少校准需求和电池消耗？

答：可以。在为 15–20 年运行而设计的电池供电智能水表中，启动行为直接影响效率。快速的 MCU 唤醒允许立即数据采集，而稳定的授时减少了重新同步的需求。更高的频率稳定性（例如 ±5 ppm 对比 ±200 ppm）最大限度地减少了睡眠周期中的早期授时误差，减少了不必要的唤醒间隔并延长了电池寿命。具有快速启动功能的低功耗 MEMS TCXO 进一步简化了系统设计。

问题 7

问：驱动无线 SoC 的 TCXO 需要什么样的频率稳定性？

答：TCXO 必须提供高频率稳定性和低抖动，以维持 RF 性能。输出频率通常在 39 至 48 MHz 范围内，可能需要微调以抑制杂散谐波。SiTime 器件支持严格的温度稳定性（±100 ppb 至 ±10 ppm）、可编程频率分辨率以及高达 105°C 的工作温度，且老化极小。这些能力对于一致的 Sub-1 GHz 无线电运行至关重要。可编程输出频率和低抖动还有助于避免可能降低 Sub-1 GHz 相位噪声性能的谐波杂散，支持在密集频谱环境中实现干净的 RF 信号。

问题 8

问：高频系统时钟的最佳频率源是什么？

答：这取决于无线 SoC、AFE 和 MCU 的要求。大多数智能水表使用 1–100 MHz 的时钟进行无线传输、ADC 和 DSP。选择标准包括随温度变化的频率稳定性、启动时间、电流消耗和封装尺寸。有关 SiTime MEMS 授时选项（SiT8021、SiT1602B 和 SiT1580）的比较，请参见第 2 部分中的“高频时钟选择”。

问题 9

问：典型的无线发射占空比是多少？它对时钟要求有何影响？

答：发射间隔通常从每 15 秒到每小时一次不等。由于 Sub-1 GHz 无线电在发射期间消耗 50–200 mA，快速启动和低功耗运行至关重要。具有快速稳定和可调压摆率的 MEMS 振荡器有助于最小化每次发射事件中的能量损失，从而延长电池寿命。

问题 10

问：如何测量和确保长期可靠性？

答：智能水表必须在严苛的现场环境中提供长期正常运行时间并可靠运行超过 20 年。SiTime MEMS 器件完全采用硅封装，具有强大的抗潮、抗振和抗热冲击能力。与石英相比，它们具有以下优势：

电源噪声抑制能力提升高达 7 倍

EMI 敏感性降低高达 50 倍

抗振能力提升高达 40 倍

实际可靠性提升高达 80 倍

问题 11

问：如何管理大批量部署中的采购和封装尺寸？

答：公用事业公司需要双重供货源和可扩展、稳定的供应链。SiTime 支持标准的石英兼容占位面积（例如 7050、5032、3225、2520、2016），允许直接替代而无需更改 PCB。与基于石英的供应链不同，SiTime 的晶圆厂独立 MEMS 器件可确保在全球供应中断期间的批量可扩展性和供应连续性。

问题 12

问：智能水表设计人员应如何选择不同的 SiTime 振荡器？

答：首先确定关键设计优先级——计费精度、电池寿命、无线同步或计量性能。对于需要稳定计时的 RTC 应用（例如防篡改记录、基于流量的计费、LoRa Class B），SiT1552 提供严格的频率稳定性和宽温度范围。对于超低功耗设计，SiT1811 提供亚微安级电流消耗和快速启动，而 SiT1580 则为高湿度或包覆成型组件中的稳健运行提供气密密封。

对于高频时钟，选择 SiT8021 以实现紧凑、低功耗运行，或选择 SiT1602B 以实现石英替代兼容性。对于 32 kHz 计时，SiT1580 在超小型封装中增加了具有 ±5 ppm 稳定性和超低电流消耗的 TCXO 参考。
