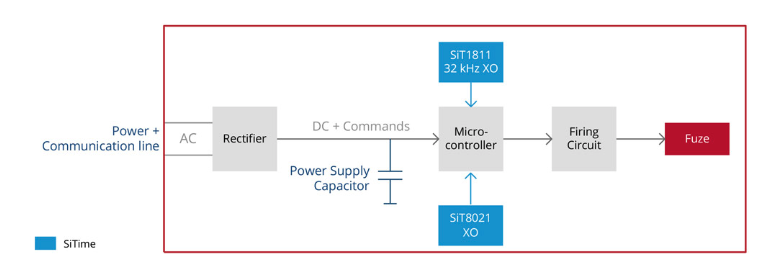

有线雷管框图

单个有线雷管通常通过差分线路并联到编程和点火装置。线路为雷管提供电源和单独的指令，如延迟编程、布防、撤防和点火。通过调整从序列开始到单个雷管引信点火的时间延迟，将点火顺序编入雷管。所有雷管同时触发；每个雷管的单独延时执行爆破模式。

弹性和可靠性是雷管的关键参数。雷管的设计必须能够在最恶劣的条件下避免误发和意外发火：附近爆炸的冲击、地面震动、气体或水侵入、极端温度等。EMI 干扰是意外点火的常见原因，它可能由闪电、静电、附近的射频发射器或缺陷设备产生的杂散电流引起。

一旦启动点火程序并开始爆炸，雷管很可能会与电源和通信线路断开。因此，雷管内部装有一个供电电容器，使雷管在触发引信之前一直处于运行状态。引信触发前的定时由微控制器管理，使用 SiT1811 振荡器等可靠的定时源。

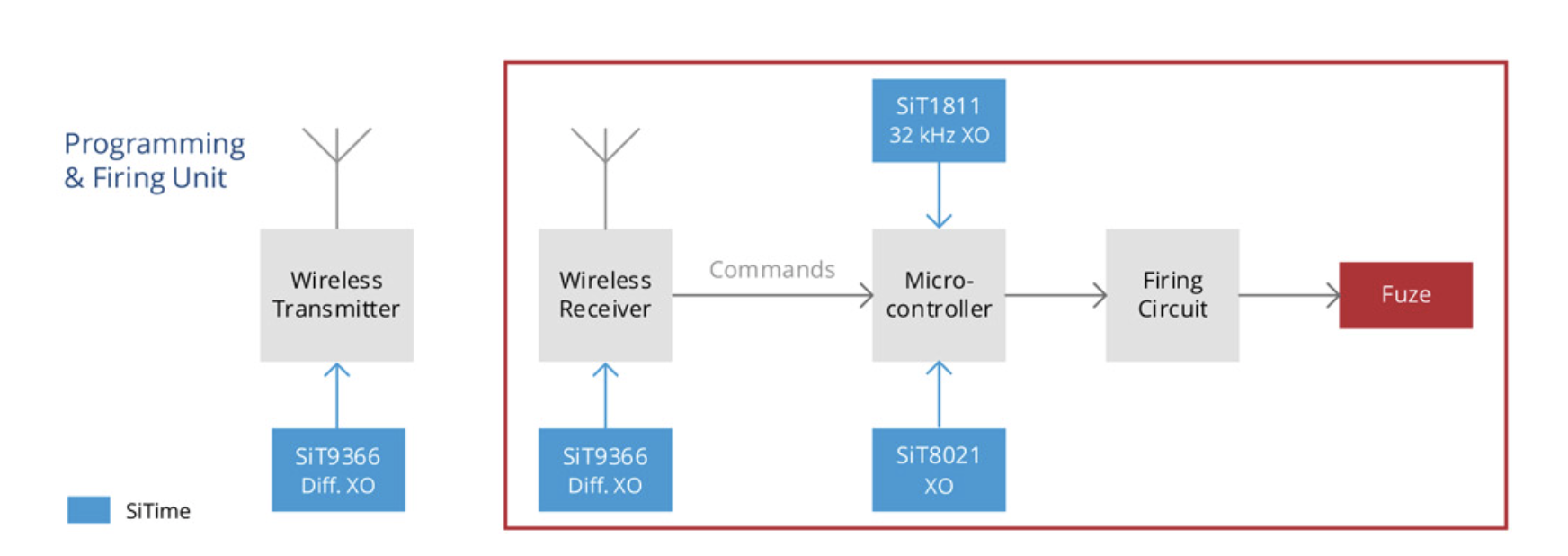

无线雷管框图

无线雷管的工作原理与有线雷管类似。它们由电池供电，以无线电传输取代电源和通信线路。有几种技术可以创建无线发射器和接收器；其中一些依赖于时钟源。高稳定性、低抖动的时钟源可实现更可靠的传输、更低的错误率和更少的干扰。
