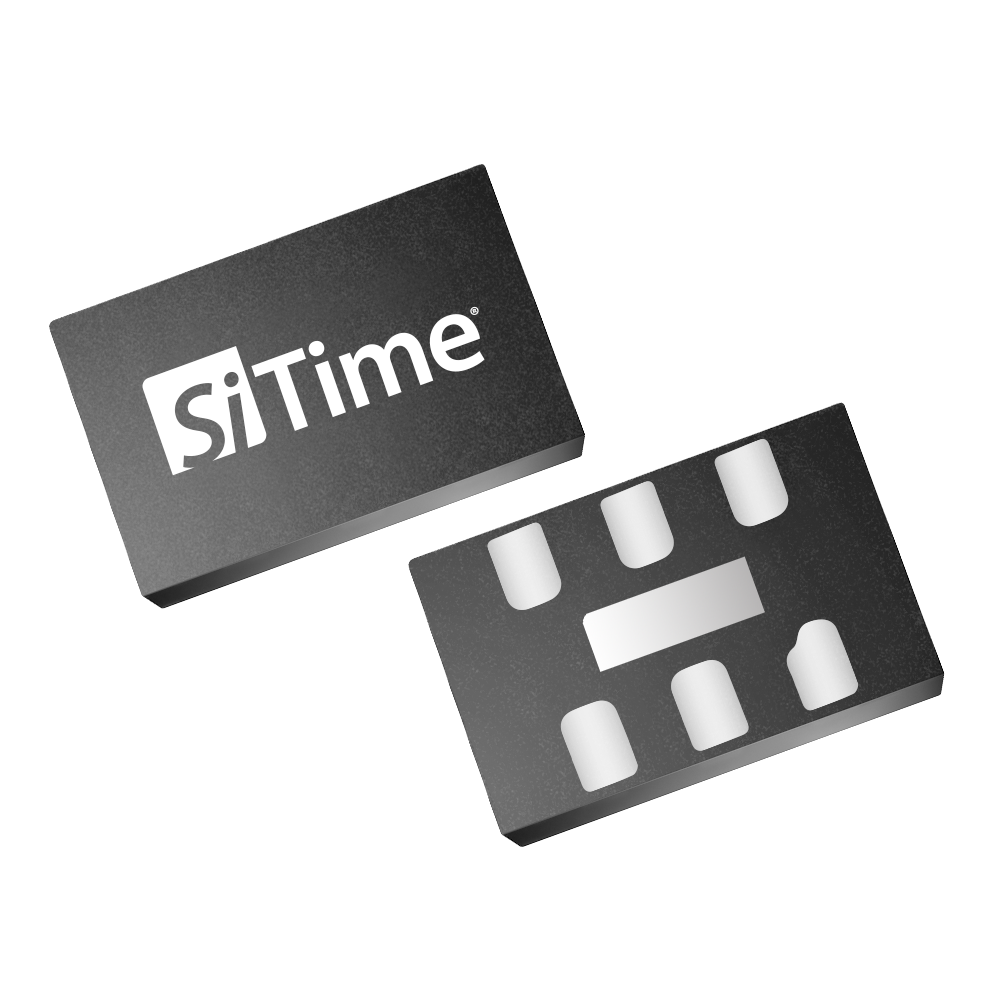

SiTime压控晶振VCXO是LVCMOS / LVTTL兼容输出的高度灵活的高性能压控晶振。SiTime压控晶振支持1-220MHz任意频率以及电压（1.8 V; 2.5 V至3.3 V），牵引范围（±25 ppm至±1600 ppm）和封装（2520、3225、5032、7050）的任意组合。压控晶振VCXO输出频率根据施加的控制电压而变化，输出频率的变化以百万分率 (ppm) 为单位指定。如果计算中包括稳定性和老化，则称为可牵引性、总牵引范围或绝对牵引范围 (APR)。压控晶振使用户能够在电路处于活动状态时调整振荡频率，从而匹配输入信号。从而简化了PLL和时钟同步设计。SiTime压控晶振具有出色的上拉范围线性度和调谐斜率一致性（Kv），是石英晶振VCXO的10倍。
| Device | Datasheet | Frequency | Stability(PPM) | Output Type | Supply Voltage(V) | Temp. Range(°C) | Package Size(mm2) |
|---|---|---|---|---|---|---|---|
| SIT3807 | 1.544MHz-49.152MHz 固定频率 | ±25 ±50 | LVCMOS | 1.8,2.5,2.8,3.3 | -20 ~ +70 -40 ~ +85 | 2.5x2.0,3.2x2.5 5.0x3.2,7.0x5.0 | |
| SIT3808 | 1-80MHz | ±10 ±25 ±50 | LVCMOS | 1.8,2.5,2.8,3.3 | -20 ~ +70 -40 ~ +85 | 2.5x2.0,3.2x2.5 5.0x3.2,7.0x5.0 | |
| SIT3809 | 80 - 220 MHz | ±10 ±25 ±50 | LVCMOS | 1.8, 2.5,2.8,3.3 | -20 ~ +70 -40 ~ +85 | 2.5x2.0,3.2x2.5 5.0x3.2,7.0x5.0 |
| Device | Datasheet | Frequency | Stability(PPM) | Output Type | Supply Voltage(V) | Temp. Range(°C) | Package Size(mm2) |
|---|---|---|---|---|---|---|---|
| SIT3372 | 1MHz-220MHz | ±15 ±25 ±30 ±50 | LVPECL/LVDS/HCSL | 2.5,2.8,3.0,3.3 | -20 ~ +70 -40 ~ +85 -40 ~ +105 | 3.2 x 2.5 5.0 x 3.2，7.0 x 5.0 | |
| SIT3373 | 220MHz-725MHz | ±15 ±25 ±30 ±50 | LVPECL/LVDS/HCSL | 2.5,2.8,3.0,3.3 | -20 ~+70 -40 ~ +85 -40 ~ +105 | 3.2 x 2.5 5.0 x 3.2，7.0 x 5.0 |
