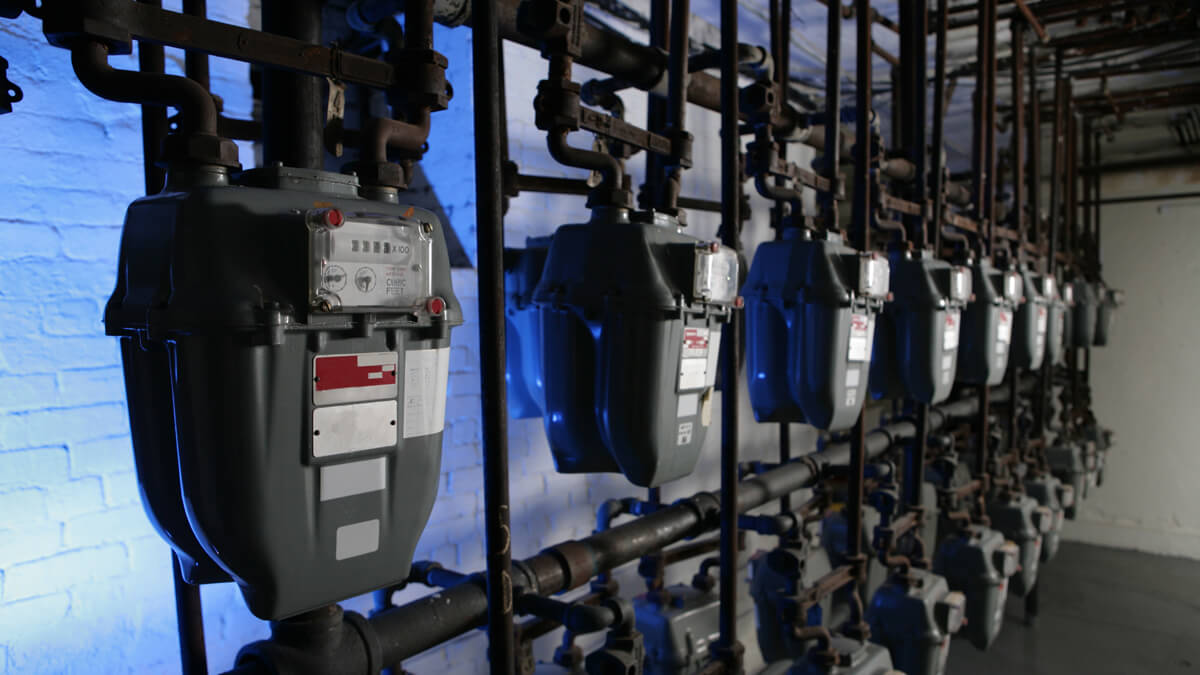

引言

智能燃气表用固态传感、无线连接和远程访问取代了机械表盘和人工抄表。通过数字化测量和传输用气数据，它们实现了自动计费、分析和远程诊断。智能燃气表依赖三种关键技术之一来监测流量：膜式（正位移）、超声波渡越时间或热质量 MEMS 传感。所有这些技术都需要精密授时组件，以实现高效、准确的数据采集、可靠的通信以及长达数十年的现场运行。

本文探讨了智能燃气表架构，重点关注测量原理的差异及其对精密授时要求的影响。文章解释了基于 MEMS 的授时器件如何支持计量、系统控制和无线功能，帮助公用事业公司实现长期性能、功耗和可靠性目标。最后的常见问题部分解答了与精度、环境耐久性以及从石英到硅基 MEMS 振荡器转变相关的常见设计问题。

第一部分：探索智能燃气表架构

智能燃气表将流量传感器、微控制器（MCU）和通信模块集成在一个密封的电池供电单元中。传感器测量燃气流量，MCU 处理信号，通信模块通过蜂窝网络、RF 网状网络或低功耗广域网（LPWAN）传输数据。这些系统独立于 Wi-Fi 运行，设计用于超长使用寿命，且维护需求极低。

智能燃气计量平台通常采用以下三种架构之一：

  ▪ 膜式燃气表：基于固定容积腔室的机械正位移核心，叠加电子电路以实现分时计费、防篡改检测以及先进计量基础设施/自动抄表（AMI/AMR）通信。这些混合设计代表了当前大多数住宅部署。

  ▪ 超声波燃气表：固态渡越时间设计使用上游和下游的声脉冲来推断流量。这些仪表无活动部件，具有高分辨率并支持数字补偿，常用于工业部署，并正逐步在住宅和轻型商用领域获得应用。

  ▪ 热质量燃气表：基于 MEMS 的设计使用微型加热器和温度传感器来测量流经气流的传热量。这些单元响应快、对气体成分敏感且完全静态运行，常用于工业和商业燃气计量。

所有三种燃气表类型都依赖精密授时器件来管理关键内部功能，无论是用于声学测量、采样与控制环路，还是用于数据记录和无线电同步的长时间计时。基于 MEMS 的振荡器在这些功能中正逐步取代石英，在具有挑战性的现场部署中提供更高的可靠性和性能。

第二部分：不同技术对应的授时需求

智能燃气表在多个内部操作中需要精密授时，包括信号采集、数据处理、系统控制和低功耗无线电通信。虽然所有燃气表类型都受益于稳健的时钟和时间保持器件，但精密授时的作用因技术而异，具体取决于流量测量方式以及系统唤醒频率。超声波和热质量设计更直接地依赖授时精度进行计量，而膜式混合设计主要将授时用于分时计费和无线电同步。

超声波：渡越时间精度与信号处理

超声波燃气表通过计算声脉冲在管道中向上游和向下游传播的渡越时间差（ToF）来推断流量。气流改变了声波速度的不对称性，由此产生的时间差用于确定流量。虽然绝对渡越时间在数百微秒量级，但与流量相关的时间差却在纳秒范围。

因此，要实现精确的 ToF 测量，需要具有高重复性的纳秒级时间分辨率，这对时钟性能（尤其是抖动，以及频率稳定性和相位噪声）提出了严格的限制。测量链通常集成一个由 MHz 参考时钟驱动的高分辨率时间数字转换器（TDC）；TDC 使用内插技术实现远超基础时钟周期的纳秒级分辨率，从而解析出决定流量的精细时间差。

MEMS 振荡器因其出色的温度稳定性、抗振动性和抗长期漂移能力而越来越受到青睐。这些特性有助于在超长使用寿命内（即使在氢气掺混等现场应力条件下）保持 ToF 分辨率和流量精度。大多数超声波燃气表在宽温度范围内以 ±0.5%–1% 的精度为目标，MEMS 授时支持数字信号处理（DSP）滤波、回波时间算法和数字补偿。

TDC 参考时钟和 MCU 系统时钟具有不同的作用和需求。TDC 时钟必须具有极低的抖动以支持纳秒级内插精度，而 MCU 时钟则针对低功耗和通用系统控制进行优化，对抖动的要求较宽松。

热质量：MEMS 传感器授时与控制环路

热质量智能燃气表使用 MEMS 芯片上的微型加热器和配对温度传感器来测量质量流量。系统根据气流中的传热不对称性来推断流量，该不对称性受热导率和热扩散率等气体特性的显著影响。与超声波燃气表不同，热质量设计不需要纳秒级时间分辨率，但仍依赖稳定的系统时钟进行采样、闭环控制和可靠的无线通信。

虽然气体成分敏感性（热导率和热扩散率）仍然是主要的计量挑战，但 MEMS 振荡器提供一致的授时来驱动低功耗 MCU、加热器控制逻辑和记录功能。在积极进行占空比循环的设计中，精确的实时时钟（RTC）可减少同步更新频率，并有助于延长电池寿命。

较新的实现方案使用额外的采样和 DSP 来支持气体成分补偿和质量识别算法，而精密授时在不增加功耗的前提下提高了系统响应能力。基于 MEMS 的授时有助于确保符合 EN 17526 等标准，同时管理氢气掺混或管道杂质带来的变化。

膜式混合设计：智能附加功能的系统授时

膜式燃气表使用机械正位移核心，其运行不依赖于任何电子时钟。在混合智能燃气表中，电子电路负责计时、间隔记录、无线电同步和防篡改检测——所有这些功能都需要精密授时。这些燃气表可使用 32.768 kHz MEMS RTC 进行长时间计时，并搭配一个低功耗 MHz 级 MEMS 振荡器来支持 MCU 和无线 SoC。

MEMS 振荡器的弹性提高了膜式燃气表在燃气表安装典型严苛条件下的性能。在此背景下，基于 MEMS 的时钟不直接影响计量，但提高了分时计费精度，减少了同步流量，并以最低能耗支持可靠的无线性能。、

燃气表子系统中各授时功能概述：

  ▪ 传感器驱动与信号激励：使用 MEMS 振荡器或 XO，为驱动超声波换能器或热质量 MEMS 加热器提供稳定授时。

  ▪ 信号采集：使用低抖动 XO 或 MEMS 振荡器，为 ADC 提供精确时钟，以准确捕获 ToF 信号或温度差。

  ▪ DSP/计量处理：使用低功耗 XO 或高速 MEMS 振荡器，支持数字滤波、回波拾取以及实时流量或体积计算。

  ▪ 无线通信：使用 MEMS 振荡器或 TCXO，为 NB-IoT 或 sub-GHz 同步与调制提供稳定的 RF 参考。

  ▪ 防篡改检测：使用 XO 或 MEMS 振荡器，为 MCU 检测到的篡改事件提供精确时间戳。

  ▪ 系统时钟（MCU）：使用 XO 或 MEMS 振荡器，作为 MCU 系统功能和中断的主时钟。

第三部分：系统级授时：RTC、电源管理与长期精度

在核心计量和无线功能由高频系统时钟支持的同时，智能燃气表设计人员还必须解决系统级的长期计时、能效和环境耐久性问题。

基于 MEMS 的 RTC 和低功耗振荡器在支持分时计费、事件记录、网络同步和数十年的可靠性方面发挥着至关重要的作用。这些授时源必须在温度波动、振动以及传输之间的长睡眠间隔中保持精度。

RTC 通过为用气数据、篡改事件和唤醒/睡眠周期添加时间戳来支持计费工作流。长期频率稳定性有助于最小化漂移，减少重新同步的需求并维持电池寿命。例如，SiT1552 等 MEMS 硅晶振在 –40°C 至 +85°C 范围内提供 ±5 ppm 的稳定性，20 年内漂移仅为 ±4.8 ppm，无需现场重新校准。相比之下，传统石英器件的老化漂移可达数十 ppm，并且更容易受到冲击引起的频率偏移——这是安装在振动管道上的燃气表的常见问题。

能效与占空比循环运行

智能燃气表通常使用单个锂原电池供电，设计寿命为 15–20 年。LoRa、NB-IoT 或 mesh Sub-GHz 等无线无线电每天仅活动几秒钟，但在传输间隔期间会消耗大量电流。为了节能，系统在睡眠期间依赖超低功耗 RTC，在唤醒期间依赖快速启动时钟。

SiT1811 等产品仅消耗 510 nA 电流，启动时间为 150 ms，可以以极低的能量开销维持精确的唤醒调度。这些功能使燃气表（尤其是超声波和热质量等静态类型）能够延长睡眠持续时间，同时保持网络同步和法规合规性。对于膜式混合设计，精确的 RTC 有助于确保分时计费与公用事业侧时钟保持同步，即使在温度极端或电池老化的情况下也是如此。

环境与法规耐久性

智能燃气表通常暴露在严苛条件下，从沙漠气候下户外安装的 +60°C 到北部部署中 –40°C 的冬季。它们常常被埋在地坑中，外壳容易受到水浸、重型设备的振动以及附近基础设施的电磁干扰。它们还面临高湿度、机械冲击以及管道共振或维修工作引起的振动。

MEMS 硅晶振能够承受这些应力，同时保持长期授时精度，其优势包括：

  ▪ 晶圆级气密密封（例如 EpiSeal™），可阻挡水分和污染物

  ▪ 高抗冲击和抗振动能力（分别高达 50,000 g 和 70 g）

  ▪ 低 EMI 敏感性，避免在无线电突发或开关事件期间受到干扰

这种环境弹性有助于长期保持授时精度，同时避免可能导致电池过度配置、漂移引起的服务呼叫或过早更换燃气表的故障。MEMS RTC 还兼容 IP68 级包覆成型设计。

出厂校准与免维护运行

与可能需要外部调谐组件或现场校准的石英授时方案不同，MEMS 振荡器在其整个工作温度范围内经过出厂校准，并集成了温度补偿。这消除了对外部负载电容、微调电路或制造/现场部署中基于软件的温度校正的需求。其结果是简化的 PCB 布局、降低的 BOM 复杂性以及燃气表使用寿命内的免维护运行——这对于密封、防篡改的燃气表设计而言是关键优势。

第四部分：智能燃气表授时器件选型指南

智能燃气表设计人员应根据电池寿命要求、精度目标和系统架构来评估晶振产品。以下为 SiTime 针对不同应用的 MEMS 硅晶振解决方案总结：

  ▪ SiT1811：32.768 kHz，稳定性 ±20 ppm，功耗 510 nA（典型值），封装 1.2×1.1 mm。目标应用：超低功耗 RTC，用于延长电池寿命。关键优势：最长的睡眠模式运行，150 ms 启动时间，气密密封。

  ▪ SiT1552：32.768 kHz，稳定性 ±5/±10/±20 ppm，功耗 990 nA（典型值），封装 1.5×0.8 mm。目标应用：计费关键型 RTC 和篡改记录。关键优势：最高的长期精度，20 年内漂移 ±4.8 ppm，非气密密封。

  ▪ SiT8021：1 至 26 MHz，稳定性 ±50/±100 ppm，功耗 <350 µA（典型值），封装 1.5×0.8 mm。目标应用：MCU 和 DSP 的低功耗系统时钟。关键优势：最小占位面积，超低功耗，非气密密封。

  ▪ SiT1602：3.57 至 77.76 MHz，稳定性 ±20/±25/±50 ppm，功耗 <5 mA（典型值），封装 2.0×1.6 mm 至 7.0×5.0 mm（多种）。目标应用：计量、无线通信和精密系统时钟。关键优势：可直接替代石英，灵活的频率选项，非气密密封。

所有产品的共同优势：

  ▪ 出厂校准，集成温度补偿

  ▪ 无需外部调谐元件

  ▪ 相比石英具有优异的抗冲击和抗振动能力

  ▪ 宽工作温度范围（–40°C 至 +85°C 或 +105°C）

  ▪ 兼容 IP68 级包覆成型

常见问题

问题 1

  ▪ 问：当前部署的智能燃气表主要有哪些类型？

  ▪ 答：大多数住宅、商业和工业智能燃气表分为三类：膜式混合型、超声波渡越时间型和基于 MEMS 的热质量型。膜式燃气表主导住宅部署，将机械容积测量与电子附加电路相结合，实现分时计费和 AMI 通信。超声波燃气表广泛应用于工业领域，并正逐步在住宅和轻型商用场景中获得应用。这些固态设计使用声学渡越时间差来测量流量，精度高且无活动部件。热质量燃气表主要部署于工业和商业环境，使用 MEMS 传感器从传热推断流量，响应快并内置气体成分补偿。随着公用事业公司优先考虑精度、远程诊断和减少维护，这三种燃气表的采用率都在增加。

问题 2

  ▪ 问：RTC 和低功耗时钟在智能燃气表中起什么作用？

  ▪ 答：RTC 管理计费间隔、事件日志以及低功耗无线网络中的睡眠/唤醒调度。基于 MEMS 的 RTC 比石英具有更好的长期稳定性，最大限度地减少了漂移，否则漂移将需要频繁重新同步并消耗电池寿命。这些授时功能对于膜式混合型以及超声波和热质量等占空比循环静态表尤为关键。

问题 3

  ▪问：为什么精密授时对超声波燃气表至关重要？

  ▪答：超声波燃气表根据上游和下游声脉冲之间的渡越时间差来计算流量。虽然绝对渡越时间在数百微秒量级，但与流量相关的时间差却在纳秒范围。因此，精确测量需要在不同温度、气体成分和流量分布下实现纳秒级时间分辨率。MEMS 振荡器提供低抖动、相位稳定性和环境弹性，可在数十年的使用寿命内保持一致的精度。

问题 4

  ▪问：热质量燃气表是否需要精密授时用于计量？

  ▪答：与超声波燃气表的方式不同。热质量设计通过 MEMS 传感器上的传热来推断流量。虽然它们不需要纳秒级分辨率，但确实需要稳定的时钟用于采样、加热器控制和无线同步。MEMS 授时改善了电池寿命和系统可靠性，尤其是在补偿气体特性变化时。

问题 5

  ▪ 问：快速启动时间和频率稳定性如何降低燃气表的电池消耗？

  ▪ 答：在为数十年运行而设计的电池供电燃气表中，每次唤醒周期都会影响电池寿命。快速启动的 MEMS 振荡器（150–300 ms）可实现即时数据采集和传输，而稳定的频率参考减少了网络重新同步的需求。更高的频率稳定性（±5 ppm 对比 ±200 ppm）限制了睡眠期间的授时漂移，避免了不必要的唤醒。结合超低睡眠电流，与稳定性较差的授时源相比，这些特性可以将电池寿命延长数月甚至数年。

问题 6

  ▪ 问：氢气掺混如何影响燃气表精度和授时？

  ▪ 答：氢气改变了气体特性，如声速、热导率和热扩散率。超声波燃气表使用渡越时间方法能很好地适应氢气掺混，但时间分辨率必须在更快的声速下保持一致。热质量燃气表对成分变化更敏感，需要由稳定授时支持的补偿算法。膜式燃气表受影响较小，尤其是在最小流量下，但仍受益于精确的 RTC，以在成分变化时保持计费精度。

问题 7

  ▪ 问：为什么 MEMS 振荡器在智能燃气表中取代石英？

  ▪ 答：MEMS 振荡器提供更高的可靠性、优异的抗冲击和抗振动能力，以及在宽温度范围内更严格的频率稳定性。与石英不同，MEMS 器件不易因机械或热应力而漂移，并且在密封、包覆成型或 IP68 级外壳中可靠运行。这些优势有助于延长电池寿命、减少同步周期并降低燃气表使用寿命内的维护需求。

问题 8

  ▪ 问：对于低功耗 RTC 功能，最佳授时源是什么？

  ▪ 答：SiT1811 和 SiT1552 等 MEMS 器件将超低电流消耗与长期精度相结合，适用于 RTC 角色。SiT1811 优先考虑能效，具有 510 nA 电流和 150 ms 启动时间，是最大化电池寿命的理想选择。SiT1552 提供更严格的频率稳定性，对于计费敏感型计量至关重要。两者都支持数十年的部署而无需重新校准。

问题 9

问：智能燃气表使用哪些授时源用于高频系统时钟？

答：大多数智能燃气表使用 1–100 MHz 范围内的 MEMS 振荡器来支持计量（对于超声波类型）、DSP、无线通信和 MCU 运行。关键选择标准包括启动时间、抖动、稳定性和功耗。设计人员通常选择 SiT8021 等 MEMS 选项以实现低功耗运行，或选择 SiT1602B 以实现灵活的频率支持和与石英兼容的集成。

问题 10

  ▪ 问：发射占空比如何影响授时和电池寿命？

  ▪ 答：无线传输通常每 15 分钟到每小时发生一次，每次事件期间无线电消耗 50–200 mA。具有确定性、低延迟启动的时钟有助于燃气表最大化睡眠间隔并降低平均电流消耗。具有亚微安级功耗和确定性启动行为的 MEMS 振荡器支持超过 15 年的电池寿命延长。

问题 11

  ▪ 问：燃气表中授时器件的长期可靠性是如何定义的？

  ▪ 答：可靠性通过失效率（FIT）、频率老化和环境鲁棒性来衡量。MEMS 振荡器提供 <1 FIT、数十亿小时的 MTBF，以及对冲击、振动和 EMI 的强大抗扰度。这些特性可减少漂移、消除现场重新校准，并确保在严苛户外或地坑安装条件下稳定运行。

问题 12

  ▪ 问：公用事业公司如何管理大规模燃气表部署的采购和供应链？

  ▪ 答：公用事业公司需要双重供货源和可扩展的供应链来支持数十年的部署。SiTime 与石英兼容的封装（3225、2520、2016）使迁移无需重新设计。与依赖专用晶体切割和老化的石英不同，SiTime 的晶圆厂独立 MEMS 工艺确保了批量可扩展性和供应连续性，即使在全球性中断期间也是如此。这种双重供货源的灵活性对于部署数百万台燃气表并同时保持长期服务和替换零件可用性的公用事业公司至关重要。
