利用坚固耐用、易于设计的 MEMS硅晶振提升数据网络性能

01. 挑战：动态战场，数据为王

世界各地的武装力量正面临日益复杂的威胁，迫切需要能够更快检测与响应的先进系统。数据网络正是这些系统的中枢神经。

在动态的地面、海上、空中行动中，军事系统依赖海量数据，并大规模部署云计算、大数据分析、AI 与机器学习基础设施，以加速威胁应对。

高速数据传输对时钟漂移的容差越来越小 → 时钟稳定性成为关键。

图1（坚固耐用的 MEMS 时钟为国防数据网络提供精准同步）

在极端温度、加速度、振动、冲击等恶劣环境中，只有精确的时钟信号才能保证无差错的数据同步传输与接收。

02. 解决方案：Endura® 强固型 MEMS Super-TCXO

为满足这些任务关键型需求，SiTime 在历经现场验证的 Endura™ MEMS 强固型 Super-TCXO® 系列中，推出全新成员 —— SiT5543。

温补振荡器SiT5543重新定义了航空航天与国防领域的 TCXO 标准，在挑战性环境中展现出无与伦比的稳定性。

  ▪ ±5 ppb 频率稳定性（-40°C ~ +95°C 全温范围）

  ▪ 0.3 ppb/°C 温度斜率稳定性（快速温度瞬变下依然出色）

  ▪ 0.01 ppb/g 振动加速度灵敏度

市场在售石英 TCXO 的稳定性通常优于 ±100 ppb，SiT5543 的温度频率稳定性提升了 20 倍！

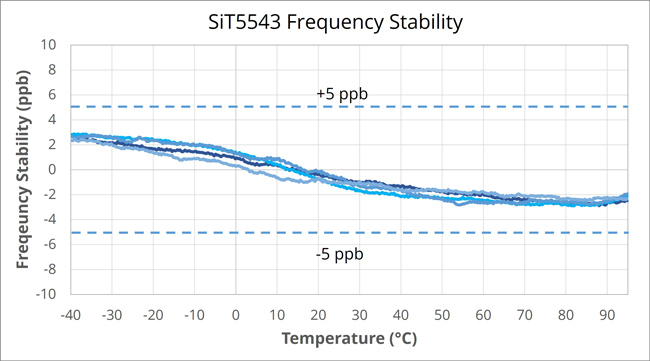

图2（四个 SiT5543 样品在 -40°C ~ 95°C 的实测频率稳定度均在 ±5 ppb 内，器件间重复性优异）

03. 取代石英 OCXO：更可靠、更小、更省电

在 SiT5543 问世之前，要实现 ±5 ppb 的频率稳定性，设计人员只能选用恒温石英振荡器（OCXO）。

但石英 OCXO 的缺点显而易见：

💰 价格昂贵

📦 体积庞大

🔨 易损坏

⚡ 功耗高

⏳ 交货周期长

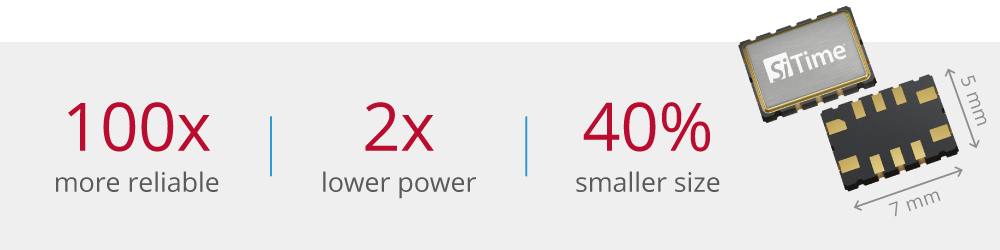

SiT5543 完美解决了这些痛点，成为坚固型系统设计者的理想选择，与石英 OCXO 相比：

✅ 可靠性提高 100 倍

✅ 功耗降低 2 倍

✅ 体积缩小 40%（7×5×2mm 紧凑封装）

显著降低误码率（BER）、系统尺寸和功耗，同时提升恶劣工况下的可靠性与运行性能。

适用于军用无线电、GPS 接收机、导航与制导系统，帮助抵御干扰事件，提升安全性。

04. 核心技术：MEMS 硅晶振的强大推动力

SiT5543 专为卓越的动态性能而生。其核心 MEMS 谐振器采用高纯度硅，充分利用 MEMS 技术的天然优势：

  ▪ 在气流、温度扰动、振动、冲击、EMI 等环境压力下提供最可靠的时钟信号

  ▪ 谐振器封装在低真空、无颗粒腔体内 → 极低老化 + 高可靠性

SiT5543 采用 DualMEMS 架构，由安装在混合信号 CMOS IC 上的两个 MEMS 组成，在温度变化和快速温度瞬变时具有卓越的稳定性。

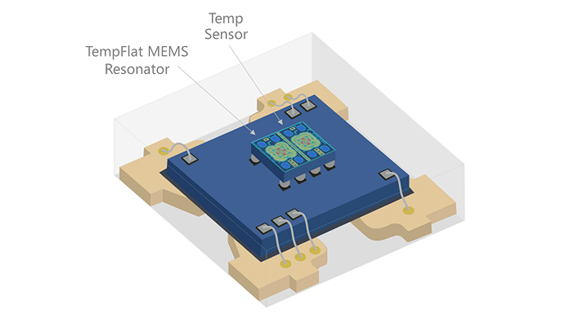

SiT5543 DualMEMS 架构：两个 MEMS 协同工作，保证温度变化下的卓越稳定性

SiT5543 采用 SiTime 的DualMEMS®技术，在单个芯片上安装两个 MEMS 谐振器。其中一个谐振器针对超稳定温度稳定性进行了优化，而另一个谐振器则针对温度传感进行了优化，用于温度补偿。这使得频率稳定性在温度变化时接近线性。SiT5543 的典型频率斜率 (dF/dT) 为 ±0.3 ppb/°C。这种设计还能降低随机噪声，在 10 秒平均时间内实现 1.5e-11 ADEV 的稳定性。MEMS 谐振器的结构和极低的质量使其具有很强的抗冲击和抗振动能力，加速度灵敏度达到 0.01 ppb/g（业内最佳），抗冲击能力达到 20,000 g。

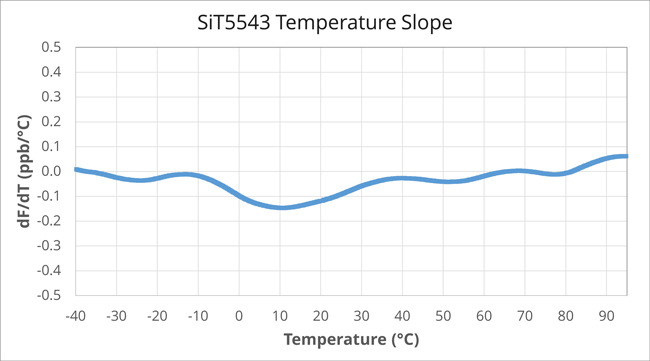

SiT5543 Super-TCXO 的测量频率与温度斜率 (dF/dT) 在 0.3 ppb/°C（典型值）规格范围内

SiT5443 Super-TCXO 表面贴装尺寸小，仅为 7 mm x 5 mm，高度仅为 2 mm，功耗要求低，并具有减轻恶劣工作条件影响的独特能力，因此可降低设计成本和复杂性。由于出厂时可对其进行编程，使其支持 1 至 60 MHz 的输出频率，从而避免了定制振荡器的高成本、高风险和高延迟。SiT5543 具有 I2C 数字控制功能，可用于即时频率调整或在线用户定义补偿。数字控制可提供对噪声不敏感的频率调整和平滑的频率偏移。在 85°C 温度条件下的 20 年老化指定值低至 ±150 ppb，因此无需进行系统级老化补偿。

SiT5543 MEMS Super-TCXO 采用世界一流的半导体工艺制造，具有统计过程控制和 6Σ 规格限制，可确保开箱即可靠运行，在实验室和实际应用中均符合规格要求。

总之，SiT5443 能够实现更快、更低延迟的数据传输，并降低动态环境中的误码率。系统设计人员不再需要使用昂贵、笨重、定制的 OCXO，因为它们对加速度、冲击和振动高度敏感。

05. SiT5543产品亮点

  ▪ 📶 可编程输出频率：1 ~ 60 MHz

  ▪ 🌡️ 超宽温稳定性：-40°C ~ +95°C 范围内 ±5 ppb

  ▪ 📉 温度斜率稳定性：±0.3 ppb/°C

  ▪ ⏳ 老化性能：每日 0.5 ppb，20 年仅 ±150 ppb（85°C）

  ▪ ⚡ 快速预热：秒至最终温度稳定

  ▪ 🎛️ I²C 数字控制：可选 ±3200 ppm 范围，支持即时频率调整或用户自定义补偿

  ▪ 💪 超高抗冲击：可承受 20,000 g 冲击

  ▪ 🔋 低功耗：2.5V 电源下典型 110 mW

  ▪ 🔌 宽电源电压：2.5 ~ 3.3V

  ▪ 📦 紧凑封装：7.0×5.0 mm 陶瓷表面贴装，高度仅 2 mm

采用世界一流半导体工艺，统计过程控制 + 6Σ 规格限制，开箱即可靠，实验室与实测均符合规格。

06. 总结

SiT5543 Endura Super-TCXO 实现了：

  ▪ 🚀 更快、更低延迟的数据传输

  ▪ 📉 显著降低动态环境中的误码率

系统设计人员从此不再需要昂贵、笨重、定制且对加速度/冲击/振动高度敏感的石英 OCXO。

它是高速数据通信、军事网络、航空电子、军用无线电、GPS 接收机、导航与制导系统的理想时钟源。
