引言：重新定义汽车时钟

Chorus™ Automotive是业界首款集成端到端故障监控的完全集成时钟方案。

✅ 简化系统时序架构

✅ 功能安全开发时间缩短 多达 6 周

突破传统石英晶振的局限

Chorus 采用全新的汽车级 MEMS 技术，将 MEMS 谐振器、振荡器与高级安全机制集成于单一封装，相比独立振荡器：

  ▪ 性能提升高达 10 倍

  ▪ 尺寸缩小 50%

  ▪ 内置关键诊断覆盖，轻松达成功能安全指标

FailSafe™ 技术赋能安全关键系统

适用于 ADAS、信息娱乐、传感器、网关等应用。

  ▪ 可配置输出频率、输出类型、输出偏斜控制、电源电压

  ▪ 业界首创 -40°C 至 125°C 宽温工作，消除热瓶颈

技术优势：

🚀 更高性能：集成 MEMS 谐振器，弹性提升 10 倍

🛡️ 功能安全：内置可编程故障监视器

🧩 设计简化：消除噪声与阻抗匹配问题，加速开发

📐 更小面积：4mm×4mm QFN，仅传统方案一半大小

🎛️ 灵活频率：1 MHz ~ 700 MHz 可编程

💎 低抖动：70 fs 典型 RMS 相位抖动（12 kHz ~ 20 MHz）

🌡️ 高稳定性：±20 ppm（-40℃~105℃） / ±50 ppm（-40℃~125℃）

🔌 多输出类型：最多 4 路差分（LVPECL、FlexSwing™、LVDS、HCSL、LPHCSL）或 8 路 LVCMOS

⚡ 低功耗/简化电路：FlexSwing 输出省去终端电阻

🔋 灵活电源：1.8V / 2.5V / 3.3V 可编程

📡 降低 EMI：可配置扩频、可编程上升/下降时间

📶 符合最新 PCIe 标准：Gen 1 ~ Gen 6

完美集成的 MEMS 硅晶振解决方案

Chorus 是高度集成的片上时钟系统（ClkSoC），融合 SiTime 最新 MEMS 谐振器与低噪声 PLL，提供卓越性能、可靠性和环境适应性。

  ▪ 多个全可编程时钟输出，每个带独立电源

  ▪ 非易失性存储器（NVM）保存频率、偏斜、电压等配置

  ▪ 片上稳压器（Reg）提供优异电源噪声抑制

  ▪ 通过 GPIO 或 I²C/SPI 实现故障安全监控

彻底告别石英方案的性能、可靠性、设计问题：减少 BOM，缩短设计及安全分析时间。

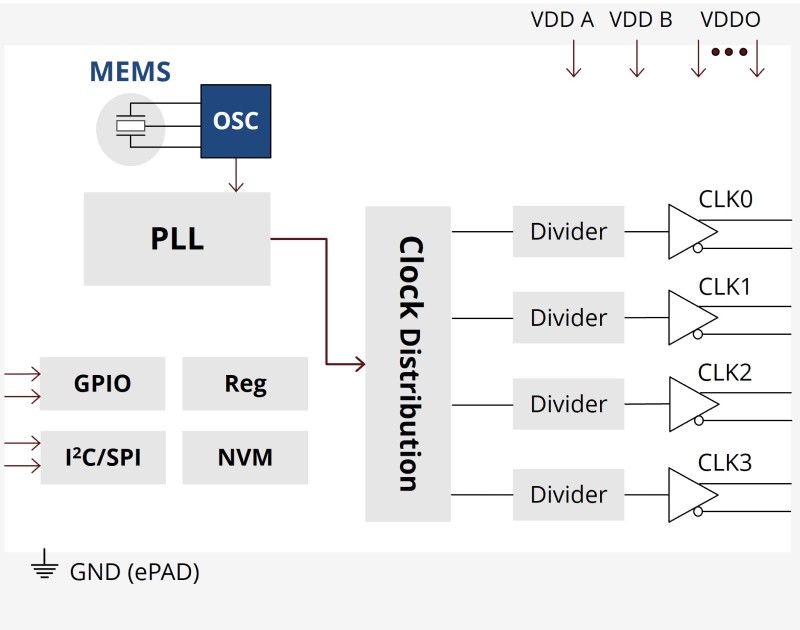

如图1所示（架构示意）

故障率降低 10 倍

石英谐振器是安全关键汽车系统中最常见的故障来源之一。

传统时钟方案依赖外部石英作为输入参考，暴露敏感模拟节点于噪声中，引发可靠性与性能问题。

Chorus 集成硅 MEMS 谐振器，消除石英的可靠性风险。

  ▪ MEMS 谐振器质量比石英晶体小 1000 倍

  ▪ 极高抗冲击、抗振动能力，几乎不受振动引起的相位噪声影响

  ▪ 可靠性与弹性提升 10 倍

占用空间减少50%

汽车系统集成度越来越高，PCB 空间弥足珍贵。

Chorus 针对需要多路参考时钟的安全关键系统优化：

  ▪ 一个 Chorus 替代最多 4 个 XO

  ▪ 紧凑的 4mm×4mm 封装，使时钟树总面积 缩小高达 50%

  ▪ 更少组件 → 更低故障率 → 更高故障覆盖率

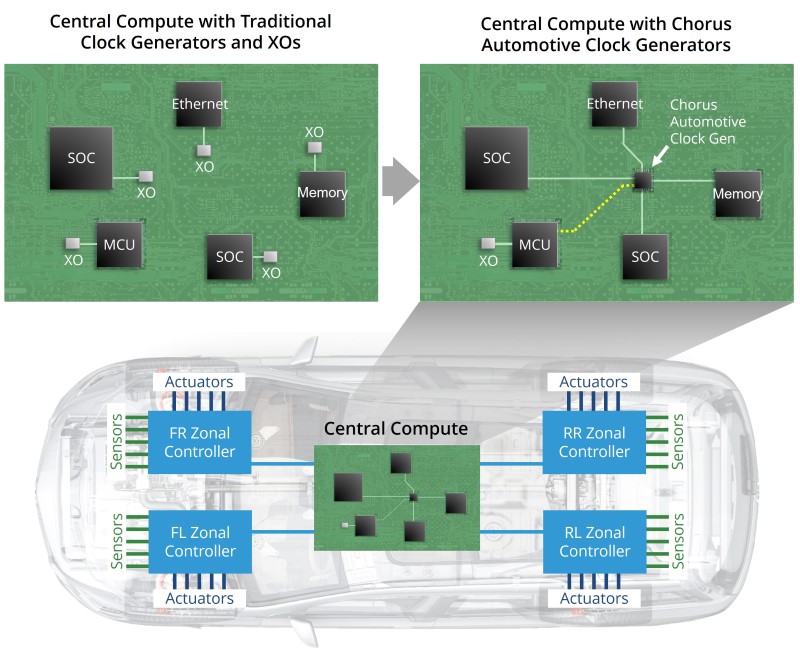

图2（Chorus 简化 ADAS ECU 时钟树，单个器件处理 SoC 及多个高速接口的精确计时（Chorus Automotive in Central Compute））

达到安全状态的速度提高 1000 倍

传统时钟树中，关键元件时钟失效可能导致灾难性故障。

系统安全微控制器监控故障并禁用功能以进入安全状态。缩短容错时间间隔（FTTI）至关重要。

Chorus 的 FailSafe 技术：在下游系统范围故障发生之前报告时钟故障，将毫秒级时间缩短至极致。

  ▪ 端到端监控整个时钟生成信号路径（传统石英+时钟发生器无法实现）

  ▪ 可灵活选择监控粒度：全局监控、单输出、多输出等

  ▪ 故障报告方式：立即中断 或 通过串行接口定期轮询

  ▪ 故障覆盖率和 FTTI 可根据系统安全目标定制

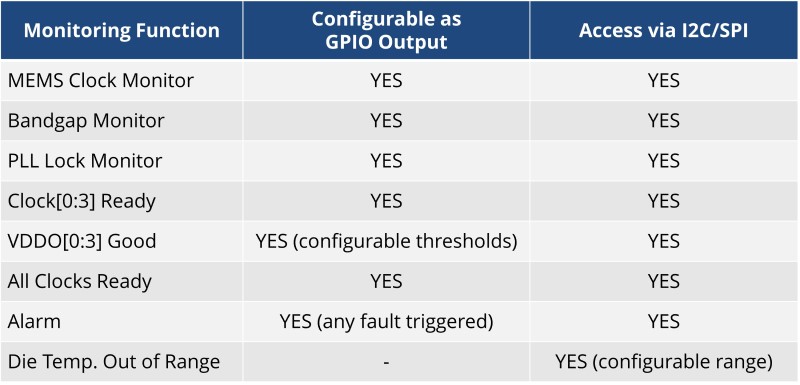

如图3所示（Chorus 诊断与监控功能、配置选项及串行接口详情（Monitor and diagnostic table））
