差分晶振


SiTime为1-725MHz任意频率差分晶振提供了一站式服务,抖动低至70 fs RMS。差分晶振是光学模块、网络、服务器、存储和电信应用的理想选择,具有低抖动以及对电源噪声(PSNR)和环境危害的良好免疫力 例如冲击、振动和EMI。同时SiTime差分晶振也是FPGA参考设计推荐时钟方案。


FPGA参考设计推荐差分晶振选型

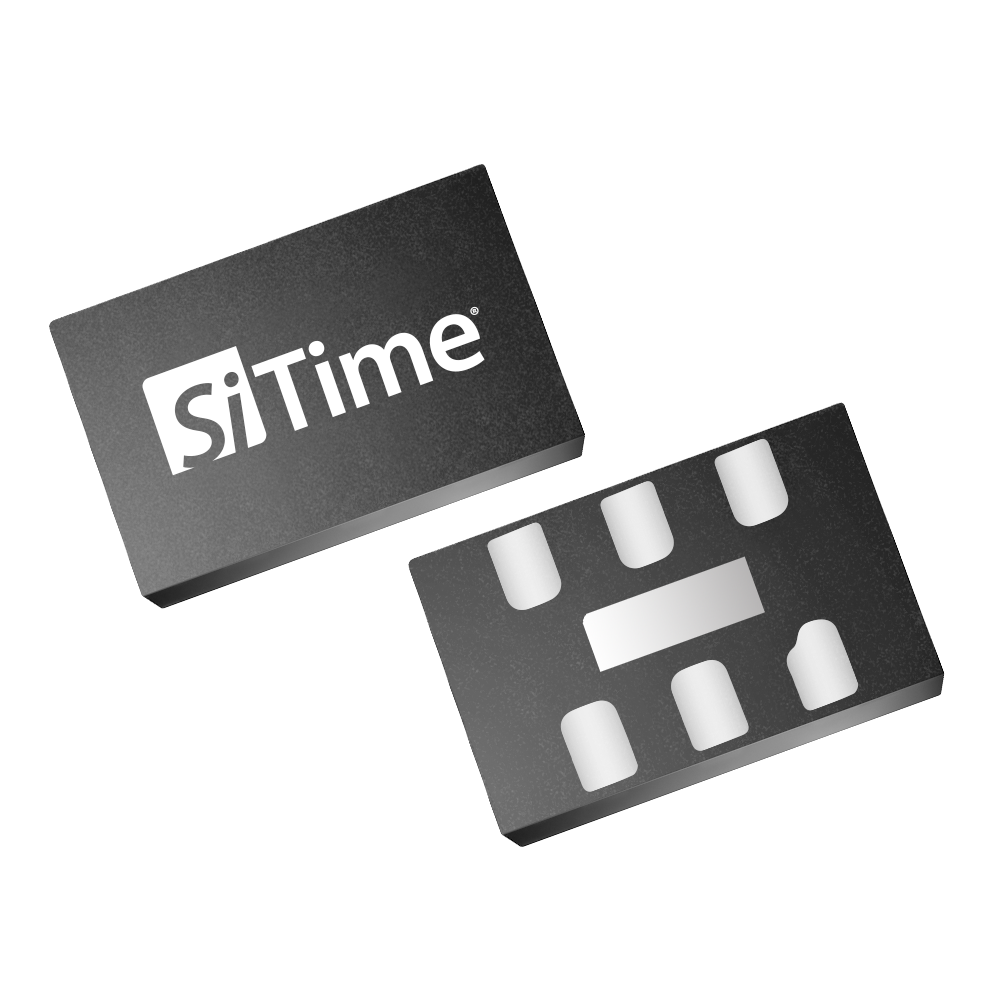

SiTime FPGA参考设计推荐差分晶振,支持CML/HCSL/LVDSLVPECL输出信号类型,支持1-625MHz区间频率,RMS相位抖动为0.6 ps(典型值)。与基于石英或SAW的传统振荡器不同,SiTime差分晶振可提供电压,频率稳定性、和封装参数的任意可编程组合选项,缩短供货周期。
  • 0.6 ps(典型值)积分RMS相位抖动(12 kHz至20 MHz)
  • 对于最严格的应用(例如1至10GbE)具有出色的抖动容限
  • 出色的频率稳定性,低至±10 ppm
  • 更好的时序余量,可增强系统稳定性和鲁棒性
  • 广泛的可编程性
  • 电源电压为2.5 V和3.3 V

Device Datasheet Frequency Stability(PPM) Output Type Supply Voltage(V) Temp. Range(°C) Package Size(mm2)
SiT9121
 1MHz - 220 MHz
±10
±20
±25
±50
LVDS/LVPECL
2.5,3.3,2.25~3.63
-20 ~ +70
-40 ~ +85
3.2 x 2.5,5.0 x 3.2 ,
7.0 x 5.0
SiT9122
 220MHz - 625MHz
±10
±20
±25
±50
LVDS/LVPECL
2.5,3.3,2.25~3.63
-20 ~ +70
-40 ~ +85
3.2 x 2.5,5.0 x 3.2
7.0 x 5.0
SiT9120
 25MHz - 212.5MHz
±10
±20
±25
±50
LVDS/LVPECL
2.5,3.3,2.25~3.63
-20 ~ +70
-40 ~ +85
3.2 x 2.5,5.0 x 3.2
7.0 x 5.0
SiT9102
 1MHz - 220 MHz
±10
±20
±25
±50
CML/HCSL/LVDS/LVPECL
1.8,2.5,3.3
0 ~ +70
-20 ~ +70
-40 ~ +85
5.0x3.2
7.0x5.0

低抖动0.3ps

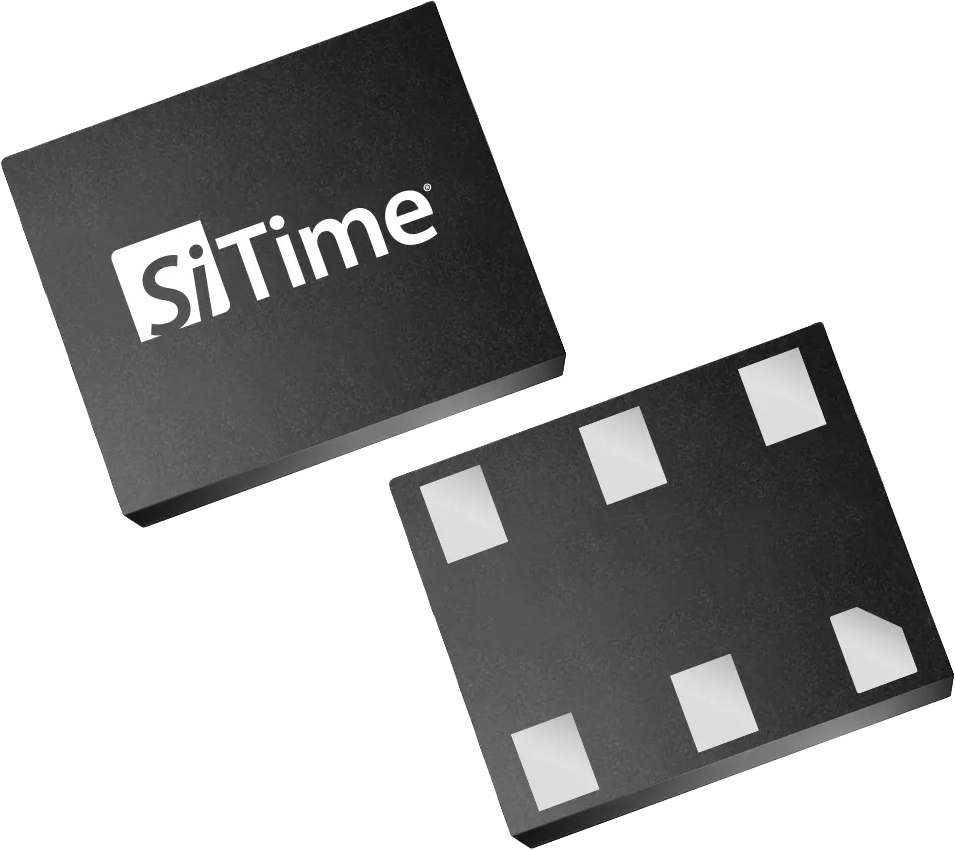

SiTime推出的低抖动差分晶振采用Encore架构设计,可实现集成化RMS相位抖动低达0.23ps(12kHz-20MHz),全温度范围内频率稳定度达±10PPM。
  • 从1 MHz到725 MHz的任何频率,精度为6位小数
  • 采用工业标准,小尺寸封装的0.21 ps rms抖动(典型值)
  • ±10 ppm,在不断变化的环境条件下具有更好的动态稳定性
  • 可配置式输出信号模式,兼容LVPECL, LVDS, HCSL和CML模式
Device Datasheet Frequency Stability(PPM) Output Type Supply Voltage(V) Temp. Range(°C) Package Size(mm2)
SiT9366
 1MHz - 220MHz
±10
±20
±25
±50
HCSL/LVDS/LVPECL
2.5,2.8,3.0,3.3
-20 ~ +70
-40 ~ +85
-40 ~ +95
-40 ~ +105
3.2 x 2.5,5.0 x 3.2
7.0 x 5.0
SiT9367
 220MHz - 725MHz
±10
±20
±25
±50
HCSL/LVDS/LVPECL
2.5,2.8,3.0,3.3
-20 ~ +70
-40 ~ +85
-40 ~ +95
-40 ~ +105
3.2 x 2.5,5.0 x 3.2
7.0 x 5.0
SiT9365
  32个标准频率
±10
±20
±25
±50
 HCSL/LVDS/LVPECL
2.5,2.8,3.0,3.3
-20 ~ +70
-40 ~ +85
-40 ~ +95
-40 ~ +105
3.2 x 2.5,5.0 x 3.2
7.0 x 5.0

fs级低抖动

Device Datasheet Frequency Stability(PPM) Output Type Supply Voltage(V) Temp. Range(°C) Package Size(mm2)
SiT9501
 25MHz-644.53125MHz
之间14个固定频率
±20
±25
±30
±50
 LVPECL/LVDS/HCSL,
HCSL低功率
FlexSwing
1.8,2.5,3.3
1.71~3.63, 2.25~3.63
-20 ~ +70
-40 ~ +85
-40 ~ +95
-40 ~ +105
2.0 x 1.6,2.5 x 2.0
3.2 x 2.5
SiT9375
   25 MHz-644.53125 MHz
之间31个固定频率
  ±20
±25
±30
±50
 LVPECL/LVDS/HCSL
HCSL低功率
FlexSwing
 1.8,2.5,3.3
1.71~3.63, 2.25~3.63
 -20 ~ +70,-40 ~ +85
-40 ~ +95, -40 ~ +105
2.0 x 1.6,2.5 x 2.0
3.2 x 2.5

数控

SiTime数字控制的MEMS振荡器(DCXOs)使用户能够通过单线数字接口将输出频率调整至±150,000 ppm以内。这不仅消除了传统VCXO设计中对外部数模转换器(DAC)的依赖,同时也消除了电压控制线上因板卡噪声造成的频率偏移。

  • 宽频率调整范围:最高可达±150,000 ppm

  • 精细的调谐分辨率:1 ppb

  • 超低功耗与小巧尺寸(SiT3901型号)

  • 广泛的频率选择(最高可达625 MHz)、电源电压(1.8 V至3.3 V)以及行业标准封装(1508、3225、5032或7050)

  • LVCMOS输出接口(SiT3907和SiT3901)和差分输出接口(SiT3921和SiT3922)

Device Datasheet Frequency Stability(PPM) Output Type Supply Voltage(V) Temp. Range(°C) Package Size(mm2)
SiT3901
  1 MHz ~ 26 MHz
 ±50
±100
 LVCMOS
1.8
2.5 ~ 3.3
 -20 ~ +70
-40 ~ +85
 1.5x0.8
SiT3907
   1 MHz ~ 220 MHz
±10
±25
±50
LVCMOS
1.8,2.5,2.8,3.3
-20 ~ +70
-40 ~ +85
3.2x2.5,5.0x3.2
7.0x5.0
SiT3921
 1 MHz ~ 220 MHz
±10
±25
±50
LVPECL
LVDS
2.5, 3.3
-20 ~ +70
-40 ~ +85
3.2x2.5,5.0x3.2
7.0x5.0
SiT3922
 220 MHz ~ 625 MHz
±10
±25
±50
LVPECL
LVDS
2.5,3.3
-20 ~ +70
-40 ~ +85
 3.2x2.5,5.0x3.2
7.0x5.0

超低抖动 I2C/SPI振荡器

SiTime的Elite Platform™ I2C/SPI振荡器使用户能够通过数字接口在系统内编程输出频率和调整频率,为设计师提供了极大的灵活性。这一系列产品具有超低抖动,并利用SiTime独特的DualMEMS™温度传感技术和TurboCompensation™技术,以提供卓越的动态性能。

  • 特别适用于需要支持多频率的系统中替换多个定时组件,如电信、网络、服务器、存储、广播、测试与测量设备等领域。

  • 提供任意频率模式,可通过I2C或SPI接口从1 MHz编程至725 MHz的输出频率。

  • 数字控制振荡器(DCO)模式,可通过I2C或SPI接口以0.005 ppb的分辨率调整/校准频率,范围高达±3200 ppm。

  • 可以选择任意组合的频率(1 MHz至725 MHz)、电压(2.5 V至3.3 V)、调整范围(±25 ppm至±3200 ppm)以及三种DE输出格式(LVPECL、LVDS或HCSL)。

  • 典型的集成相位抖动为0.2 ps。

Device Datasheet Frequency Stability(PPM) Output Type Supply Voltage(V) Temp. Range(°C) Package Size(mm2)
SiT3521
  1 MHz ~ 340 MHz
±20
±25
±50
LVPECL
LVDS
HCSL
2.5 ~ 3.3
-20 ~ +70
-40 ~ +85
-40 ~ +105
5.0 x 3.2 10-pin
SiT3522
 340 MHz ~ 725 MHz
±20
±25
±50
LVPECL
LVDS
HCSL
2.5 ~ 3.3
-20 ~ +70
-40 ~ +85
-40 ~ +105
 5.0 x 3.2 10-pin
