网络同步/去抖时钟

Cascade Platform™ 去抖时钟和高精度网络同步时钟通过将多个时钟IC和振荡器整合到一个设备中,为IEEE 1588、同步以太网(syncE)和高速SERDE提供了一个时钟系统芯片。这些基于MEMS的时钟集成了SiTime的第三代ApexMEMS™ 谐振器,消除了对石英的依赖,从根本上克服了与传统石英设备相关的质量和可靠性问题。这些时钟器件具有 4 个输入、11 个输出和一组丰富的可编程功能,使设计人员能够创建单芯片时钟树。


这种集成的MEMS方法,结合低噪声和功能丰富的PLL IC,能够为高可靠性系统提供更强健的系统定时。优点包括保证抖动不受晶体电路相关噪声耦合的影响,始终精确的频率合成,无晶体电容失配,抗振动能力提高10倍,在恶劣环境中始终可靠启动,以及快速无故障切换以确保冗余。

高精度MEMS网络同步时钟

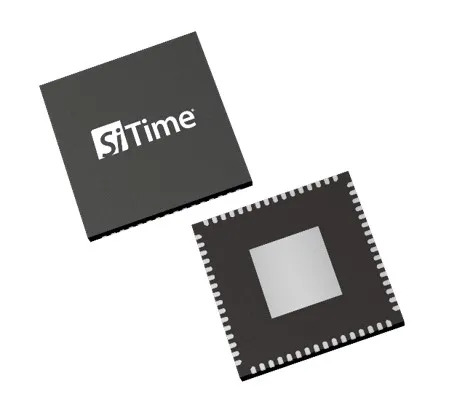

Cascade Platform™ 基于MEMS的去抖时钟具有4个Frac-N PLL,带有集成VCO和环路滤波器,从1个输入到10个输出的灵活输入到输出频率转换,从8 kHz到2.1 GHz的宽频率范围,以及一个9mm x 9 mm的小封装中的一组丰富的可编程功能。通过集成MEMS谐振器,这些设备使设计者能够创建芯片上的时钟系统,并消除与基于石英的传统时钟相关的所有质量和可靠性问题:
  • 通过消除晶体电容失配,始终实现精确的时钟合成
  • 即使在低温和其他恶劣环境条件下,也应始终可靠启动
  • 由于噪声耦合到晶体界面上,因此没有抖动退化
  • 石英固有的无活性下降/频率跳跃
  • 抗振动和板材弯曲能力提高10倍
Device Datasheet Frequency Stability(PPM) Output Type Supply Voltage(V) Temp. Range(°C) Package Size(mm2)
SiT95147
  8KHz ~ 2.1GHz

单端/差分
1.8V,2.5V,3.3V
-40 ~ +85
9.0 x 9.0
SiT95148
  8KHz ~ 2.1GHz

单端/差分
1.8V,2.5V,3.3V
-40 ~ +85
9.0 x 9.0

MEMS去抖时钟

Cascade Platform™ 基于MEMS的网络同步时钟具有4个独立的时域、1 mHz到4 kHz的可编程环路带宽和DCO模式,频率分辨率为50 ppt,以及syncE和IEEE 1588的相位恢复。这些设备还配有4个Frac-N PLL,带有集成VCO和环路滤波器、灵活的输入(4)到输出(多达11)频率转换、从8 kHz到2.1 GHz的宽频率范围,以及9 x 9 mm小封装中的一组丰富的可编程功能。通过集成MEMS谐振器,这些设备使设计者能够创建芯片上的时钟系统,并消除与基于石英的传统时钟相关的所有质量和可靠性问题。

  • 通过消除晶体电容失配,始终实现精确的时钟合成
  • 即使在低温和其他恶劣环境条件下,也应始终可靠启动
  • 由于噪声耦合到晶体界面上,不会导致抖动退化
  • 石英固有的无活性下降/频率跳跃
  • 抗振动和板材弯曲能力提高10倍


Device Datasheet Frequency Stability(PPM) Output Type Supply Voltage(V) Temp. Range(°C) Package Size(mm2)
SiT95145
 8KHz ~ 2.1GHz

单端/差分
1.8V,2.5V,3.3V
-40 ~ +85
9.0 x 9.0


MEMS抖动清除器

SiTime 抖动消除器采用小型 QFN 封装,具有多达 4 个分数 PLL、灵活的输入到输出频率转换(4 输入到 10 输出,多达 12 输出)、宽频率范围和丰富的可编程功能。


  • 85 fs 的低集成抖动最大限度地降低了误码率,增加了设计裕度
  • 与 MEMS 振荡器结合使用时,可消除与石英有关的问题,包括晶体接口上的噪声耦合导致的抖动衰减、活动骤降/频率跳变和振动敏感性等问题。


Device Datasheet Frequency Stability(PPM) Output Type Supply Voltage(V) Temp. Range(°C) Package Size(mm2)
SiT95312
   0.5 Hz ~ 2.94912 GHz

LVPECL, CML, HCSL,LVDS,LVCMOS

    -40 ~ +85
  7.0x7.0, 44-pin QFN
SiT95314
 0.5 Hz ~ 2.94912 GHz

LVPECL , CML , HCSL
 LVDS , LVCMOS

-40 ~ 85
  7.0x7.0, 44-pin QFN
SiT95315
  0.5 Hz to 2.94912 GHz

 LVPECL , CML , HCSL
 LVDS , LVCMOS

  -40 ~ +85
 9.0x9.0, 64-pin QFN

MEMS网络同步器

SiTime网络同步器拥有四大独立时域,可编程环路带宽,DCO模式实现0.001-ppt的频率分辨率,支持SyncE和IEEE 1588相位恢复,具有业界领先的锁定时间和无缝切换性能。这些设备配备四个分数PLL,支持灵活的输入输出频率转换,频率范围广泛,从0.5 Hz至2.94912 GHz,并在小巧的QFN封装中集成了丰富的可编程特性。

•  低至85 fs的综合抖动极大地降低了误码率,增加了设计裕量。

当与MEMS振荡器结合使用时,可消除与石英晶振相关的所有问题,包括晶体接口上噪声耦合引起的抖动退化、活动下降/频率跳变和振动敏感性。



Device Datasheet Frequency Stability(PPM) Output Type Supply Voltage(V) Temp. Range(°C) Package Size(mm2)
SiT95316
  0.5 Hz to 2.94912 GHz

 LVPECL , CML , HCSL
LVDS , LVCMOS

  -40 ~ +85
 9.0x9.0, 64-pin QFN
SiT95317
  0.5 Hz to 2.94912 GHz

 LVPECL , CML , HCSL
 LVDS , LVCMOS

 -40 ~ +85
  9.0x9.0, 64-pin QFN
